ADataMatrix10 x 10a legkisebb ECC 200 DataMatrix szimbólum, amely egy 10 x 10 rácsból áll, amelyet nagyon kis mennyiségű adat kódolásához használnak.

A minimális lábnyoma miatt - gyakran 1 mm körül - a DataMatrix10 x 10széles körben használják az olyan iparágakban, mint a repülőgép, az elektronika és az orvosi eszközök, ahol a jelölési hely rendkívül korlátozott.

Ez a kompakt méret azonban szigorú korlátozásokkal jár. Egy DataMatrix10 x 10Csak néhány karaktert tárolhat, és pontos ellenőrzést igényel a jelölés és a szkennelés feltételei felett.

Ez az útmutató megmagyarázza a méretét, a kapacitás korlátait, és mikor a megfelelő választás a valós alkalmazásokban.

Mi az a DataMatrix 10 x 10? (meghatározás és gyakorlati jelentés)

Egy DataMatrix10 x 10egy 2D vonalkód, amely10 sor x 10 oszlop (100 modul)Az ECC 200 szabvány szerint.

Bár 100 modulból áll, ennek a helynek jelentős része a szerkezeti mintákra és a hibavigazításra van fenntartva. Ez csak minimális területet hagy a tényleges adatok számára, ami alapvetően meghatározza, hogyan használják a szimbólumot a gyakorlatban.

Más szóval, a10 x 10nem a rugalmasság, hanem aszélsőséges térkorlátozások.

DataMatrix 10 x 10 kapacitási határok (amit valójában kódolhat)

Az egyetlen legfontosabb korlátozás az adatkapacitás, és ez az, ahol sok implementáció kudarcot vall.

Bár a szimbólum 100 modult tartalmaz, csak egy kis része áll rendelkezésre a tényleges adatokhoz. A többi a következőkre van fenntartva:

• Finder minta (L alakú határ)

• Időzítési minta

Hibajavítás (Reed-Solomon, körülbelül 25%)

Ennek eredményeként a használható hasznos terhelés rendkívül korlátozott.

Gyakorlati kapacitási korlátok:

Az ECC 200 specifikáció szerint a maximális kapacitás10 x 10Az DataMatrix:

•Számszám: 6 számjegy

•alfanumerikus: 3 karakter

•Bináris: 1 bájt

Kulcsfontosságú betekintés:

A10 x 10A DataMatrix nem "kicsi, de rugalmas".szigorúan korlátozottMég egy extra karakter is kényszeríti a szimbólumot, hogy kiterjedjen.

Például a "1234567" kódolásának megpróbálása automatikusan létrehoz egy12 x 12 szimbólumnem10 x 10.

A DataMatrix fizikai mérete 10 x 10 (modulméret és csendes zóna)

Miután az adatok meghatározók, a következő korlátozás a fizikai méret.

A végső méretek aX-dimenzió (modulméret). Nagy pontosságú jelölési rendszerekben ez akár 0,1 mm-ig is lehet.

Tipikus fizikai méretek:

•Mátrix mérete:meghatározott a modul mérete (X-dimenzió), nem rögzített

•Csendes zóna:Mindkét oldalon legalább 1 modul szélessége

•Összesen szükséges hely:függ a modul méretétől és magában foglalja a csendes zónát

Például a modul mérete 0,25 mm, a10 x 10A DataMatrix körülbelül 2,5 mm x 2,5 mm (a csendes zóna kivételével), és nagyobb, ha a csendes zóna is benne van.

Sok jelölési hibát nem kódolási hibák okoznak, hanem elégtelen csendzóna vagy rossz kontraszt a szimbólum körül.

DataMatrix méretösszehasonlítás (10 x 10 és nagyobb szimbólumok)

Annak eldöntése, hogy10 x 10megfelelő, segít összehasonlítani a következő méretű szintekkel.

Gyakorlati szabály:Ha az adatai még kissé bonyolultak is, a 10 x 10 általában nem a megfelelő választás.

Mikor kell használni a DataMatrix 10 x 10-et (valódi ipari alkalmazások)

Korlátozásai miatt ezt a szimbólumot csak nagyon konkrét forgatókönyvekben használják.

1. PCB és mikroelektronika

A PCB-gyártásban a rendelkezésre álló jelölési hely rendkívül korlátozott.A belső a10 x 10szimbólum, gyártók gyakranadatformátumok tömörítése (pl. base-36 kódolás).

2. Orvosi eszközök és implantátumok

A sebészeti eszközöknek túl kell élniük az ismételt sterilizációs ciklusokat.A címkék gyorsan romlanak, így állandó jelölésre van szükség.

A10 x 10A DataMatrix nyomon követhetőséget tesz lehetővénem befolyásolja a használhatóságot vagy a szerkezeti integritást.

3. Aerospace és precíziós alkatrészek

A repülésen még a kis részeknek is nyomon követhetőnek kell lenniük.A jelölés azonban nem gyengítheti az összetevőt.

Ez tökéletes használati esetet teremt az ultra kis szimbólumok számára.

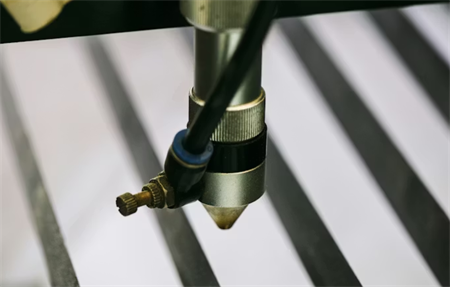

Közvetlen alkatrészjelölés (DPM): Miért 10 x 10 használják

A legtöbb valós esetben a DataMatrix10 x 10használják aKözvetlen alkatrészjelölés (DPM).

A címkék nyomtatása helyett a kódot közvetlenül alkalmazzák:

• Lézeres jelölés

• Dot peening

• Kémiai frászás

Az előnye a tartósság.A kompromiss az, hogyAz olvashatóság sokkal nehezebb ellenőrizni.

Olvashatósági kihívások (és hogyan lehet megoldani őket)

Ebben a mértékben a kód generálása nem a nehéz rész.Megbízhatóan olvassa el.

A gyakori problémák közé tartoznak:

• Fémfelületeken való tükrözés

• Alacsony kontraszt jelölés után

• Elegendő modul definíció

Ipari megoldások:

• Ipari látórendszerek (nem fogyasztói szkennerek)

•Dome világítás a tükrözések csökkentése érdekében

• Optimalizált lézer paraméterek a nagy kontraszt

Ezeket általában az ISO DPM minőségi szabványok alapján validálják.

Hogyan hozunk létre egy DataMatrix 10 x 10 helyesen

Sikeres létrehozása a10 x 10szimbólum:

1.Az adatok rendkívül rövidek (6 vagy kevesebb számjegy ajánlott)

2.Az ECC 200-nak megfelelő kódolási szoftver használata

3.A jelölés előtt ellenőrizze a szimbólum méretét

4.A vizsgálat valós körülmények között olvashatósága

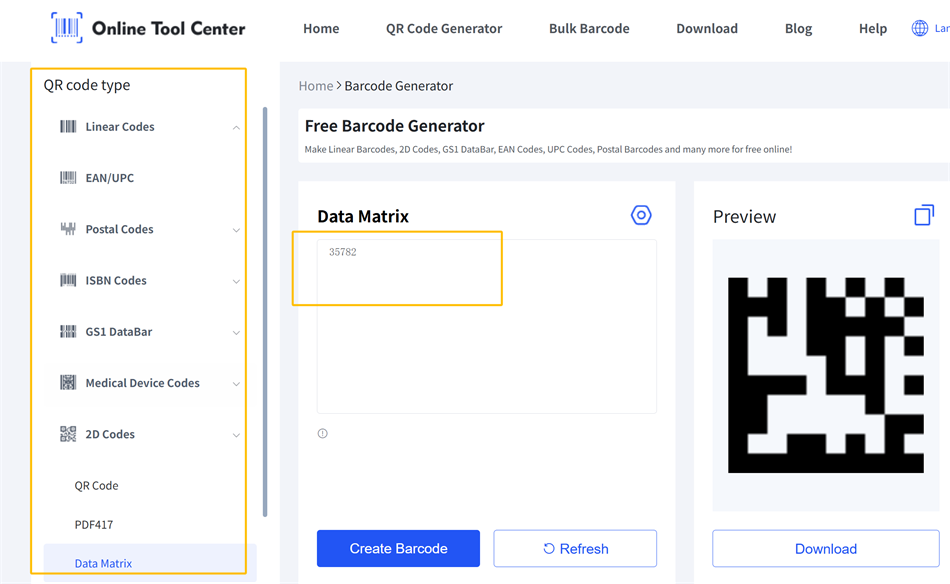

A gyakorlatban sokingyenes online 2D vonalkód generátorokgyorsan létrehozhat egy DataMatrix 10 x 10-et. A folyamat általában egyszerű - egyszerűen adja meg az adatait, és az eszköz automatikusan generálja a szimbólumot.

Kulcsszabály:Ha az adatai természetesen nem felelnek meg a határnak, ne kényszerítse őket – használjon helyette nagyobb szimbólumot.

Következtetés: Mikor 10 x 10 a megfelelő választás

Az DataMatrix10 x 10nem általános célú vonalkód, hanem megoldás a szélsőséges térkorlátozásokra.

Megfelelően használva lehetővé teszi a legkisebb alkatrészek nyomon követhetőségét. Nem megfelelően használt, gyakran olvasható kódokat eredményez.

Végül a siker kevésbé függ a szimbólum létrehozásától, hanem inkább az egész jelölési és szkennelési folyamat korlátai körül történő megtervezésétől.

Gyakori kérdések a DataMatrix 10 x 10-ről

Q1: Mi a legkisebb DataMatrix méret?

A legkisebb általánosan használt ECC 200 DataMatrix mérete:10 x 10.

Q2: Mennyi adat lehet egy10 x 10DataMatrix áruház?

Legfeljebb 6 számjegy vagy 3 alfanumerikus karakter.

Q3: Az okostelefonok szkennelhetik10 x 10kódok?

Egyes okostelefonok szkennelhetnek DataMatrix kódokat, de10 x 10A szimbólumok – különösen DPM vagy alacsony kontrasztos körülmények között – szkennelési megbízhatósága gyakran korlátozott.
